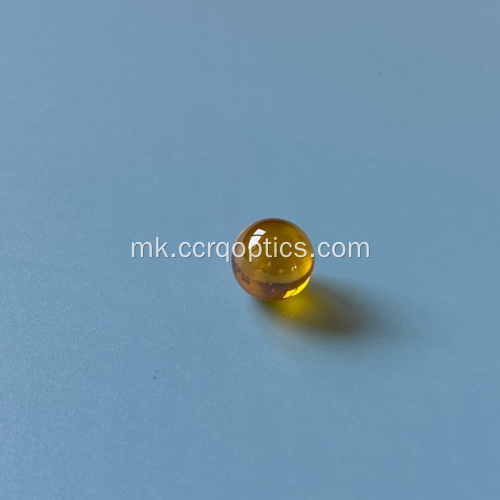

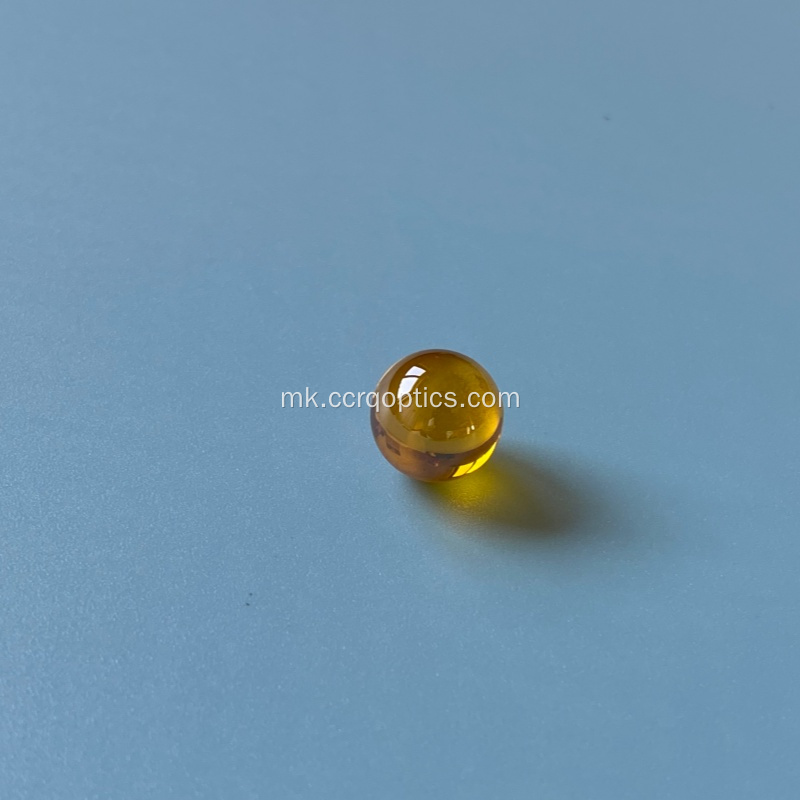

Znse IR леќи топчести леќи

$0.5-50 /Piece/Pieces

Начин на плаќање:	T/T
Инкотерм:	FOB
Мин. Со цел:	10 Piece/Pieces
Транспорт:	Air,Express
Порт:	changchun,beijing,guangzhou

Контакт сега

Опис на производот

Атрибути на производо...

Пакување и испорака

Опис на производот

Атрибути на производо...

Модел бр.: BL-CCRQ

Пакување и испорака

Продажни единици	:	Piece/Pieces
Тип на пакет	:	завиткано со меур во кутија за да се спречи оштетување
Пример за слика	:

The file is encrypted. Please fill in the following information to continue accessing it

jgs1 топчеста леќа



Опис на производот

Сферичната леќа Znse (цинк селенид) е средно до долга инфрацрвена ласерска леќа како што е CO2, стандарден материјал за ласерски 10,6um, опсегот на пренос на леќите Znse е 0,5-15um, често се користи за излезна спојка во CO2 ласери или обликување на внатрешниот ласерски зрак.

Сферична топчеста леќа Халкогенид е погодна за бранова должина од 3-12 м, не е соодветна за ласерски систем со влакна од 1064 nm, има исклучително висока апсорпција во блискиот инфрацрвен регион и многу низок праг на оштетување предизвикано од ласер.

Главно соодветни сценарија за примена на сулфидно стакло (3-12um)

Неговите главни извори на светлина се термички слики и средно-инфрацрвени ласери, како што е CO2 ласерот, чија бранова должина не е транспарентна за обичното стакло.

Предности: има исклучително висока пропустливост во атмосферските прозорци од 3-5um и 8-12um, има висок индекс на прекршување што овозможува голема нумеричка спојка на отворот.

Примена на сферични леќи: за фокусирање пред детектори со термички слики и за спојување со крајно лице на средно-инфрацрвени оптички влакна

Во системот за спојување на влакна од 1064 nm, топчестата леќа или полутопчеста леќа главно се користи во микро-оптички патеки со ограничен простор како што се влакно до слободен простор, LD до влакна, во споредба со традиционалните групи леќи, плано-конвексни леќи plano conave леќи или ахроматска леќа, таа има помала големина и обично има помала големина и пониска цена. каде што не е потребна исклучително висока ефикасност.

Колку е поголем индексот на прекршување, толку е пократко фокусното растојание, толку е посилна способноста за фокусирање, но колку е поочигледна сферичната аберација, ако се работи само за експериментална спојка, сферичната леќа K9 со дијаметар од 1,5-3 mm е најефективната опција.

Во зелено светло од 532 nm: топчеста леќа од сафир има висока трансмисија, леќа со рубин топчести леќи aviod изберете, бидејќи генерирање и оштетување на топлина со силна апсорпција

Во 1064nm инфрацрвена светлина: сафирот и рубинот имаат добар пренос, ако е потребно висока температура > 500 ℃, сафирот е најдобар избор, ако е потребна само добра видливост за прилагодување (црвената боја е погодна за набљудување на оптичката патека), може да се користи и рубин, но неговите перформанси не се толку добри како сафирот.

Со еден збор не исклучително опкружување, оптичкото стакло k9 е поисплатлива опција.

Во системот со двојна лента, сафирната топчеста леќа може да пренесува само во овие две бранови должини.

CCRQ има различна големина на топчести леќи со дијаметар од 0,5-50 mm, материјал вклучувајќи k9, сплотена силициум диоксид, сафир, силикон, caf2, znse итн.
