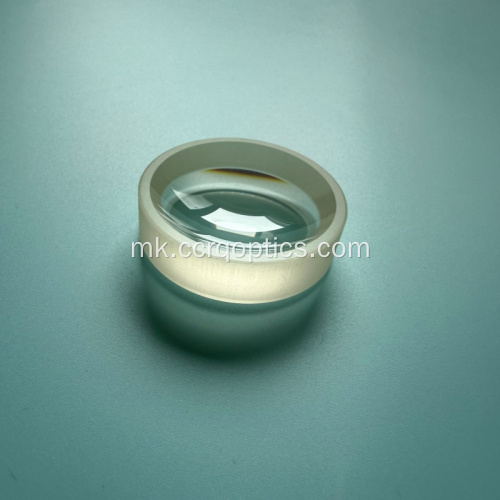

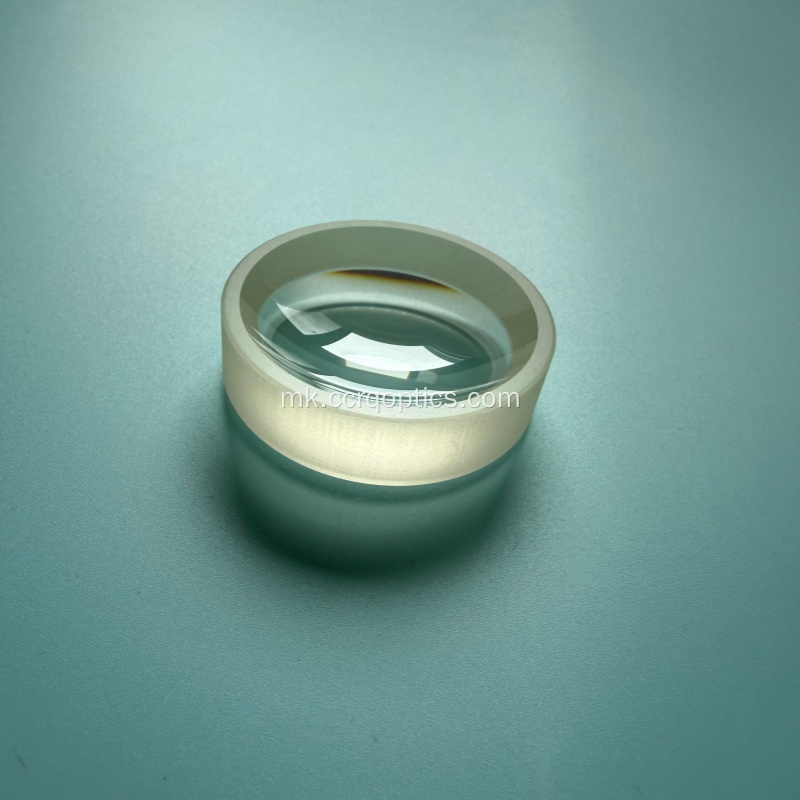

CaF2 оптичко стакло рамно конкавна леќа/ биконкавна леќа

CaF2 оптичко стакло рамно конкавна леќа/ биконкавна леќа

Name: цилиндрична леќа за менискус
Uploaded: 2026-04-07T08:12:18+08:00
Description: Плано конкавна леќа (рамна конкавна леќа) е негативна леќа

$18-88 /Piece/Pieces

Начин на плаќање:	T/T
Инкотерм:	FOB
Мин. Со цел:	10 Piece/Pieces
Транспорт:	Express,Air
Порт:	beijing,guangzhou,shenzhen

Контакт сега

Опис на производот

Атрибути на производо...

Пакување и испорака

Опис на производот

Атрибути на производо...

Модел бр.: PCL-CCRQ

Пакување и испорака

Продажни единици	:	Piece/Pieces
Тип на пакет	:	завиткано со меур во кутија за да се спречи оштетување
Пример за слика	:

The file is encrypted. Please fill in the following information to continue accessing it

цилиндрична леќа за менискус



Опис на производот

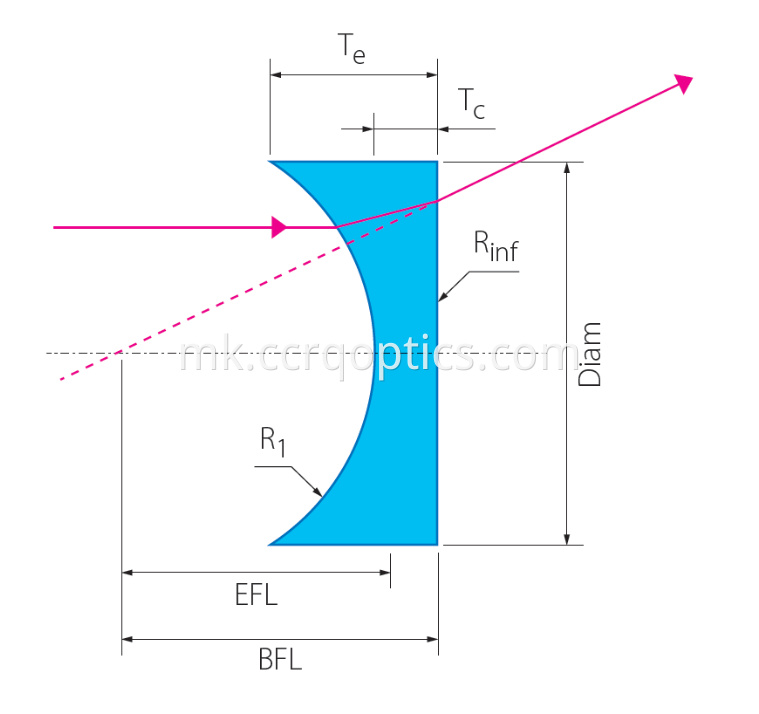

Плано конкавна леќа (рамна конкавна леќа) е негативна леќа (дивергирачка леќа), која се состои од рамна површина и конкавна сферична површина закривена навнатре, таа е дел од сферичната леќа. основната карактеристика е дека фокусната должина е негативна, што предизвикува разминување на светлината.

Спротивната плано-конвексна леќа е позитивна леќа (конвергирачка леќа). Едната страна ако е рамна додека другата страна е конвексна сферична површина, таа исто така е дел од сферичната леќа. нејзината основна карактеристика е фокусната должина е позитивна и ги конвергира светлосните зраци во оптичките системи.

Би-конкавна леќа (двојна конкавна леќа) е негативна леќа (дивергентна леќа) со двете страни се конкавни, што вообичаено се користи во симетрични оптички патеки или сценарија каде што е потребен поголем агол на дивергенција.

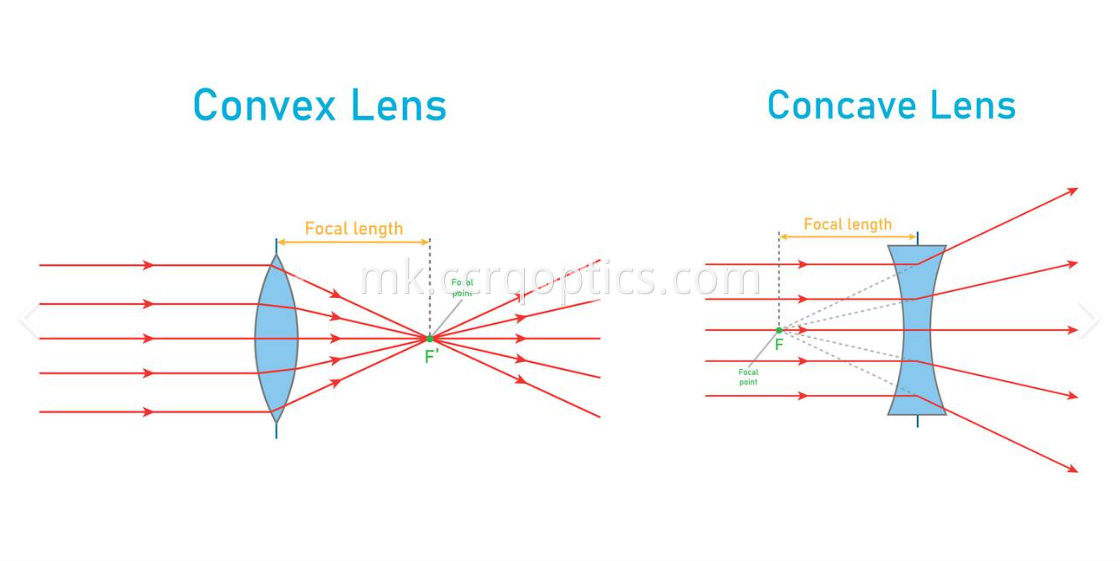

Споредба на конвексна леќа Плано и конкавна леќа Плано

Dimension	Plano convex (flat convex)	plano concave( flat concave)
Shape	Middle thick, edge thin	Middle thin, edges thick
Focal Length	Postive f>0	Negative value f<0
Light path	converging parallel light	Divergent parallel light
Real object imaging	can form real images or virtual images	only upright and reduced virtual images
Aberration control	the spherical aberration is relatively small	Mainly introduce negatie ball difference

Разлика помеѓу оптичка патека и слика

Плано конвексна леќа (конвергирана)

Оптичка патека: паралелен инцидент на светлина, светлосните зраци се наведнуваат кон оптичката оска и се спојуваат во вистинскиот фокус

Сликање: се користи за проекција и лупа

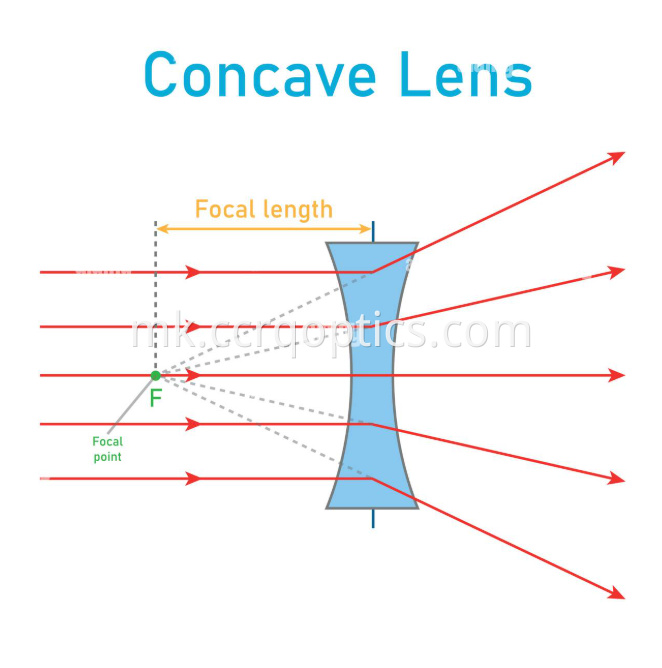

Плано конкавна леќа (дивергентна)

оптичка патека: паралелната светлина е инцидентна, светлосните зраци отстапуваат од оптичката оска и се свиткуваат, обратните продолжни линии се сечат во виртуелниот фокус

Слики: не е вистинска слика на објект, тоа е исправена и зголемена виртуелна слика

Плано конкавна леќа VS Би конкавна леќа

Dimension	Plano conave lens( flat concave )	bi concave lens ( double concave)
Structure	one side is flat, while the other side is concave	both sides are concave
Symmetry	Asymmetry	Symmetrical stucture
Minimum aberration condition	concave surface faces the beam with a large divergence degree	image conjugation(image positions can be interchanged)
Divergent thinking ability	relatively weak	stronger( with greater cuvature at the same focal length) strong
Typical application	beam boradening, focal extension, simple divergence	divergence, symmetrical optical path,aberration compensation

CCRQ Optics нуди различни оптички компоненти, кои вклучуваат сферични леќи, асферични леќи, цилиндрични леќи, топчести леќи итн., AR, BBAR облога од ултравиолетови (UV), видливи или инфрацрвени (IR) спектри.

Спецификации

Substrate	K9, fused silica, caf2, sapphire, znse,silicon optical glass
Size	Custom Made( 5-400mm)
Shape	plano convex, plano concave, bi convex, bi concave, meniscus( concave convex lens), achromatic,aspheric lens etc
Focal Length	+/-1%
S/D	40/20
Surface Accuracy	λ/4
Centration	<3'
CA	>90%
Bevel	0.2*45degree
Coating	AR,BBAR or uncoated
