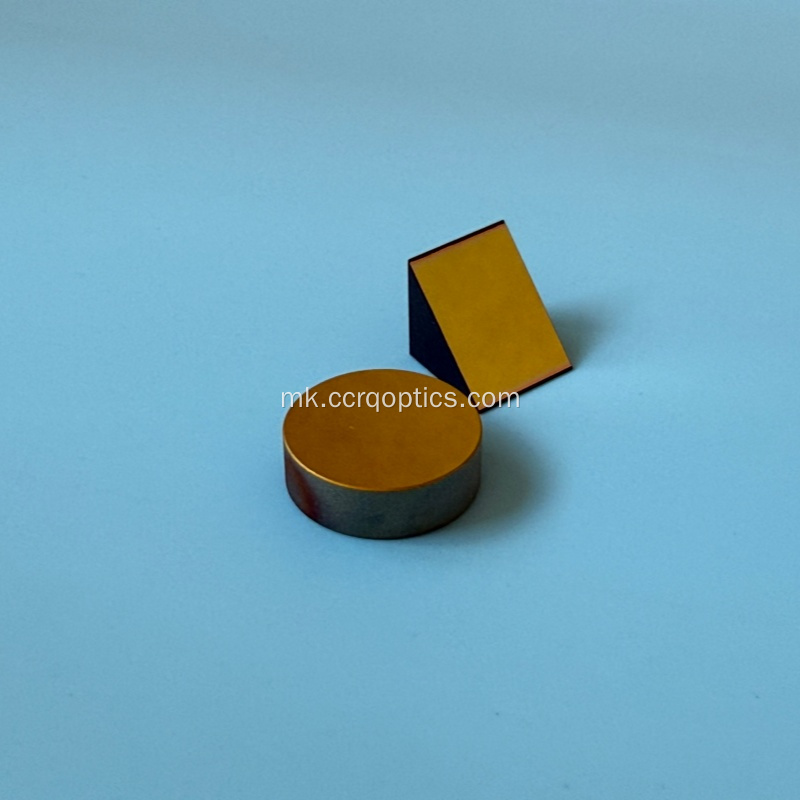

Оптичко стакло K9 / сплотена силика со прав агол призма

Оптичко стакло K9 / сплотена силика со прав агол призма

$18-88 /Piece/Pieces

Начин на плаќање:	T/T
Инкотерм:	FOB
Мин. Со цел:	10 Piece/Pieces
Транспорт:	Air,Express
Порт:	beijing,guangzhou,shenzhen

Контакт сега

Опис на производот

Атрибути на производо...

Пакување и испорака

Опис на производот

Атрибути на производо...

Модел бр.: RAP-CCRQ

Пакување и испорака

Продажни единици	:	Piece/Pieces
Тип на пакет	:	завиткан со меур во кутија и спречува оштетување
Пример за слика	:

The file is encrypted. Please fill in the following information to continue accessing it

сафирска призма



Опис на производот

Правоаголна призма (позната и како рефлектор со прав агол), е уред за вртења од прав агол на оптичката патека. Користи целосна внатрешна рефлексија (TIR) за да постигне ротација од 90 степени или одраз од 180 степени на светлосниот зрак и е постабилен и полесен за прилагодување во споредба со обичните рефлектирачки огледала

Принцип на работа и режим на оптичка патека

* 90 степени (најчесто употребувана) : Светлината влегува нормално од површина со прав агол, претрпува целосна внатрешна рефлексија на навалената површина и потоа излегува од другата површина со прав агол. ова е компактно решение како алтернатива на рефлектор

* Ретрорефлектор од 180 степени : Светлината влегува на навалена површина, претрпува два рефлексија и потоа се враќа по првобитната патека. Се користи во интерферометри и други прецизни мерења.

*Инверзија на слика: во системот за сликање, исто така може да ја преврти или ротира сликата (како на пример во перископ)

Параметри за избор на клучеви

Усогласување на материјали: призмата со прав агол има и призма со прав агол Znse , специјално дизајнирана за управување со патеката на инфрацрвена светлина на CO2 ласери (10,6um)

заеднички материјали, исто така, вклучуваат

N-BK7/K9: бранова должина на видлива светлина (микроскоп, телескоп)

Споена силика: погодна за ултравиолетова или висока ласерска моќност со висок праг на оштетување

Опција за обложување или необложена

* транспарентен интерфејс рефлектор (TIR) : се користи во воздухот, со наклонетиот раб кој се потпира на вкупниот одраз, ефикасноста е скоро 100%

* Рефлектирачка обвивка : Ако оптичката патека е потопена во течност или аголот на упад е помал од критичниот агол, наклонетата страна треба да биде обложена со алуминиумски/сребрени/златни фолии

*Анти-рефлексија облога (AR): оптичка површинска обвивка што се нанесува за да дозволи светлината да помине низ додека ги минимизира загубите на рефлексија на фреснел

*Индикатори за точност: за апликации со висока прецизност, треба да се обрне внимание на толеранцијата на агол од 90 степени (второ ниво на лак) и формата на површината (λ/8)

Типични сценарија за примена

*преклопување на оптичка патека: во главата за ласерска обработка и внатрешниот дел на печатачот, долгата оптичка патека се преклопува на мал простор.

*систем за сликање: двоглед, телескопи, микроскопи со инверзија и позитивна слика

*Прецизно мерење: Референтни рефлектори во автоколиматори и интерферометри

Спецификации

Substrate	K9, fused silica, CaF2, Sapphrie , Znse optical glass
Size	5-400mm
Thickness	1-50mm
Dimension tolerance	+/-0.1mm
Angle tolerance	+/-1' to +/-3'（ 90° or 45°）
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	0.2*45°
Coating	uncoated, AR,HR,Beamsplitter etc
CA	>90%

Нашата компанија специјализирана за обработка, производство и продажба на прецизни оптички компоненти, ние сме специјализирани за оптичка компонента вклучително сафирни прозорци, сферични леќи, оптички огледала, оптички прозорци, оптички призми, филтри и ласери.

Имаме квалификуван тим за оптички инженер кој е стручен за обработка на оптички компоненти повеќе од 10 години и има завршена производна линија за сечење, мелење, мелење, полирање, обложување, боја за прскање и монтажа.

Супериорниот квалитет на производот и нашата најдобра услуга ни овозможуваат да соработуваме со сè повеќе клиенти дома и во странство.

Нашите категории на производи се наведени како што следува.

1. Ласерска оптика, како што се леќи со фокус со ласер, ласерско огледало применливо за машини за ласерско сечење и гравирање и др.

2. Инфрацрвена оптика, како што е прозорец од сафир, прозорец CaF2, прозорец BaF2, прозорец MgF2, прозорец ZnS, прозорец Znse, силиконски прозорец, IRG205, IRG206, IRG207 и др.

3. Оптички стаклени компоненти, како што се сферични леќи, дублети ахроматски леќи, топчести леќи, колиматорски леќи, призма со аголна коцка, оптички леќи, призма со прав агол, призма ATR и др.

4.Оптички огледала, диелектрично огледало, сферично конкавно или конвексно огледало, облога на параболични огледала надвор од оската вклучувајќи сребро, злато, алуминиум, купер, никел итн.

Покрај тоа, ние исто така специјализиравме за производство на призма со големи димензии, како што се призма на перископ, разделувач на зрак (коцка, плоча).

Имаме напредни машини за обложување и поврзана опрема како што се уреди за чистење со ултразвук. нашиот технички тим е способен да изведува различни видови процеси на обложување за да одговори на различна побарувачка, вклучително и AR облога, HR облога, облога со долг пропус, премаз со краток пропус, облога со пропусен опсег, анти-ласерски слој, водоотпорен слој, метален слој и проводен слој

Со цел да се обезбеди највисок стандарден квалитет на оптичките компоненти, нашата компанија е опремена со напредна опрема за тестирање како ZYGO тридимензионален оптички профилометар, ласерски интерферометар, спектрофотометар UV-3600 и видео мерни машини

Оперативната цел на нашата компанија е принципот заснован на чесност, внимание на квалитетот, стремеж кон извонредност, вредност на акциите, ние сме подготвени да станеме ваши најдобри добавувачи на оптички компоненти во Кина.
