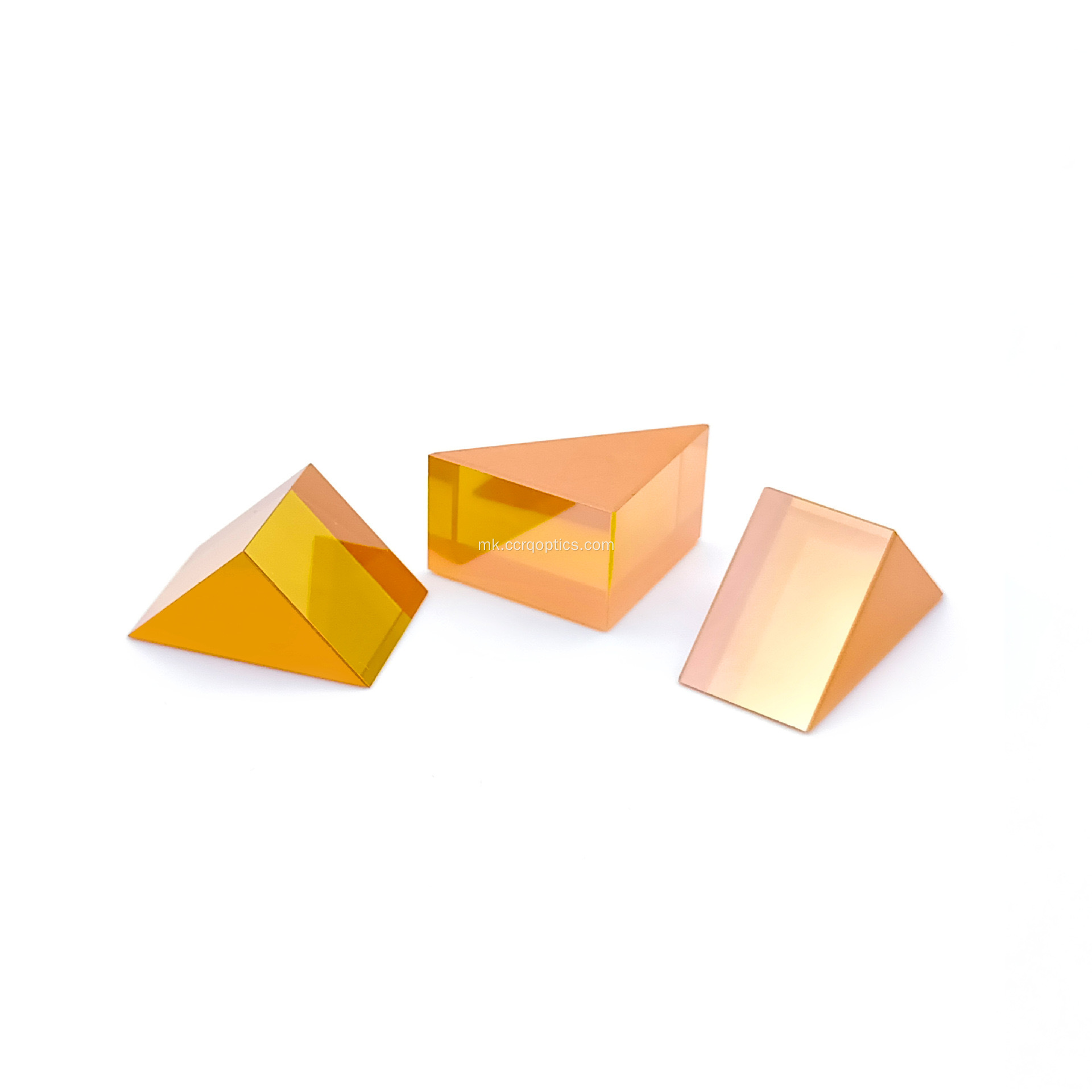

Приспособена призма од прав агол

$18-88 /Piece/Pieces

Начин на плаќање:	T/T
Инкотерм:	FOB
Мин. Со цел:	10 Piece/Pieces
Транспорт:	Air,Express
Порт:	beijing,guangzhou,shenzhen

Контакт сега

Опис на производот

Атрибути на производо...

Пакување и испорака

Опис на производот

Атрибути на производо...

Модел бр.: RAP-CCRQ

Пакување и испорака

Продажни единици	:	Piece/Pieces
Тип на пакет	:	завиткано со меур во кутија за да се спречи оштетување
Пример за слика	:

The file is encrypted. Please fill in the following information to continue accessing it

сафирска призма



Опис на производот

Призмата со прав агол е оптичка компонента со облик на пресек на рамнокрак правоаголен триаголник (45°-45°-90°). Главната функција е ефикасно да ја менува насоката на патеката на светлината преку вкупниот внатрешен рефлексија (TIR) и често се користи како алтернатива на рамните рефлектори.

Основен режим на оптичка патека

Во зависност од насоката на ударното светло, може да постигне два главни типа на прекршување.

* Свртување од 90° (најчесто се користи во секојдневниот живот

Кога светлината се спушта нормално на површина со прав агол, таа претрпува целосно рефлексија на навалената површина и потоа излегува нормално од другата површина со прав агол. Ова е фундаменталниот принцип што лежи во основата на преклопувањето на оптичките патеки во перископите и микроскопите

* Светло со ретрорефлектор од 180° навлегува во навалената површина нормално. се рефлектира еднаш на секоја од двете површини под прав агол и на крајот се враќа паралелно со насоката на упадот. Оваа карактеристика на враќање по оригиналната патека често се користи во системите за мерење на растојание или порамнување

Призма со прав агол наспроти рамнинско огледало

Во споредба со обложени рамни ретровизори, призмите со прав агол имаат уникатни предности во инженерските апликации:

*Висока ефикасност на рефлексија: Користејќи го физичкиот целосен одраз, речиси и да нема загуба на енергија, што е супериорно во однос на стапката на рефлексија на металните облоги.

*Силна стабилност: со референтни рамнини од 45° и 90°, механичката инсталација е посигурна и има добра сеизмичка отпорност

*Добра издржливост: рефлектирачката површина е внатре во стаклото, што е помалку подложно на апсорпција на влага, оксидациски гребнатини

Типични сценарија за примена

*Преклопување на оптичка патека: скратување на надолжните димензии на опремата во телескопите и микроскопите

*Ротација на сликата: сменете ја ориентацијата на сликата (наопаку/ превртување лево-десно)

*Ласерски систем: Го води ласерскиот зрак до вртење за 90° или делува како рефлектор

*Мерни инструменти: Инструмент за израмнување, инструмент за мерење на растојание со рефлектирачки цели

Избор и материјали

Вообичаени материјали k9/N-bk7 стакло погодно за 350-2000nm или сплотена силициум диоксид/сафир (за ултравиолетова/длабока ултравиолетова апликација, инфрацрвениот 10,6um CO2 ласер ќе избере Znse

Предлог за обложување: ако аголот на удар на светлината може да биде помал од вкупниот критичен агол на рефлексија 42°, треба да се направи HR облога (како алуминиумска обвивка) на навалената површина за да се обезбеди рефлексивност

Спецификации

Substrate	K9, N-SF11,Fused silica,Sapphire, CaF2,Znse optical glass
Size	5-300mm
Thickness	1-50mm
Dimension tolerance	+/-0.1mm
Angle tolerance	+/-1' to +/-3' (45° or 90°)
CA	>90%
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	0.2*45degree
Coating	AR, HR, Beamsplitter as choice

Нашата компанија специјализирана за обработка, производство и продажба на прецизни оптички компоненти, ние сме специјализирани за оптичка компонента вклучително сафирни прозорци, сферични леќи, оптички огледала, оптички прозорци, оптички призми, филтри и ласери.

Имаме квалификуван тим за оптички инженер кој е стручен за обработка на оптички компоненти повеќе од 10 години и има завршена производна линија за сечење, мелење, мелење, полирање, обложување, боја за прскање и монтажа.

Супериорниот квалитет на производот и нашата најдобра услуга ни овозможуваат да соработуваме со сè повеќе клиенти дома и во странство.

Нашите категории на производи се наведени како што следува.

1. Ласерска оптика, како што се леќи со фокус со ласер, ласерско огледало применливо за машини за ласерско сечење и гравирање и др.

2. Инфрацрвена оптика, како што е прозорец од сафир, прозорец CaF2, прозорец BaF2, прозорец MgF2, прозорец ZnS, прозорец Znse, силиконски прозорец, IRG205, IRG206, IRG207 и др.

3. Оптички стаклени компоненти, како што се сферични леќи, дублети ахроматски леќи, топчести леќи, колиматорски леќи, призма со аголна коцка, оптички леќи, призма со прав агол, призма ATR и др.

4.Оптички огледала, диелектрично огледало, сферично конкавно или конвексно огледало, облога на параболични огледала надвор од оската вклучувајќи сребро, злато, алуминиум, купер, никел итн.

Покрај тоа, ние исто така специјализиравме за производство на призма со големи димензии, како што се призма на перископ, разделувач на зрак (коцка, плоча).

Имаме напредни машини за обложување и поврзана опрема како што се уреди за чистење со ултразвук. нашиот технички тим е способен да изведува различни видови процеси на обложување за да одговори на различна побарувачка, вклучително и AR облога, HR облога, облога со долг пропус, премаз со краток пропус, облога со пропусен опсег, анти-ласерски слој, водоотпорен слој, метален слој и проводен слој

Со цел да се обезбеди највисок стандарден квалитет на оптичките компоненти, нашата компанија е опремена со напредна опрема за тестирање како ZYGO тридимензионален оптички профилометар, ласерски интерферометар, спектрофотометар UV-3600 и видео мерни машини

Оперативната цел на нашата компанија е принципот заснован на чесност, внимание на квалитетот, стремеж кон извонредност, вредност на акциите, ние сме подготвени да станеме ваши најдобри добавувачи на оптички компоненти во Кина.
